TP-TB型一体化调补装置配变自动化控制装置(三相负荷不平衡装置)
产品概述：
将TP-ICS型或TP-ITD型自动调补电容补偿装置，置于具有IP44以上防护等级的户外箱内，构成TP-TB型一体化调补装置。其功能是对变压器的无功进行补偿并调整有功电流的平衡。
箱内布置有进线端子、刀熔开关、避雷器、温控散热风扇、选装的GPRS无线通信模块等部件及配线，标准符合： GB/T 15576-2008《低压无功功率补偿装置》；GB7251.1-2005《低压成套开关设备和控制设备 第1部分 型式试验和部 分型式试验成套设备》；GBT22582-2008《电力电容器 低压功率因数补偿装置》。可安装于台区的台架上或用抱箍安装在水泥杆上用于户外变台或支路补偿。

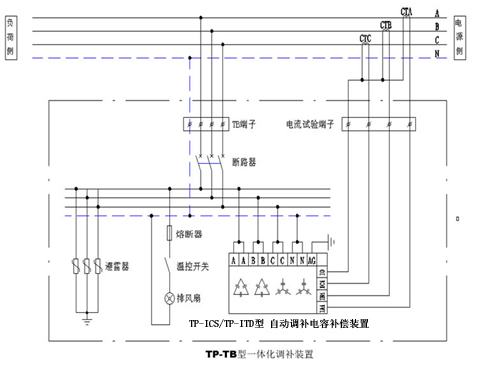

箱内电气接线图
内置TP-ICS型自动调补电容补偿装置常规型号及配置表
|
型号 |
适配变压器容量(KVA) |
角接组容量（Kvar/450V） |
星接组容量(Kvar/350V) |
小补偿步距（Kvar） |
额定电流（A） |
|
TP-TB-18 |
50及以下 |
6+3 |
6+3 |
0.4 |
18 |
|
TP-TB-33 |
50-100 |
11.5+5.5 |
11.5+5.5 |
0.7 |
39 |
|
TP-TB-45 |
100-160 |
15+7.5 |
15+7.5 |
0.9 |
46 |
|
TP-TB-60 |
160-200 |
20+10 |
20+10 |
1.3 |
55 |
箱体尺寸：（L×W×H）416*416*510
内置TP-ITD型自动调补电容补偿装置常规型号及配置表
|
型号
|
适配变压器容量(KVA) |
角接组容量(Kvar) |
星接组容量(Kvar) |
小补偿步距(Kvar) |
额定电流 （A） |
|
TP-TB-80 |
200-250 |
16+16+16+8 |
16+8 |
2.7 |
82 |
|
TP-TB-100 |
250-315 |
20+20+20+10 |
20+10 |
3.3 |
103 |
|
TP-TB-120 |
315-400 |
24+24+24+12 |
24+12 |
4 |
123 |
|
TP-TB-141 |
400-500 |
30+30+30+15 |
24+12 |
4 |
145 |
|
TP-TB-164 |
500-630 |
32+32+32+16 |
24+12 |
4 |
168 |
|
TP-TB-176 |
500-630 |
32+32+32+32 |
24+24 |
4 |
181 |
箱体尺寸：（L×W×H）700*550*600

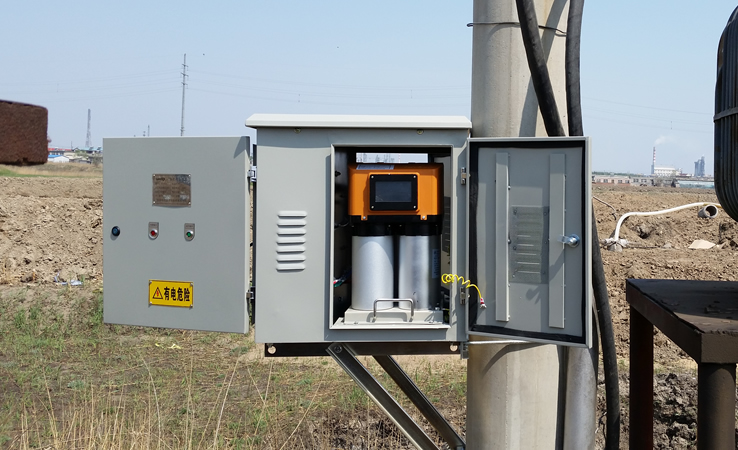

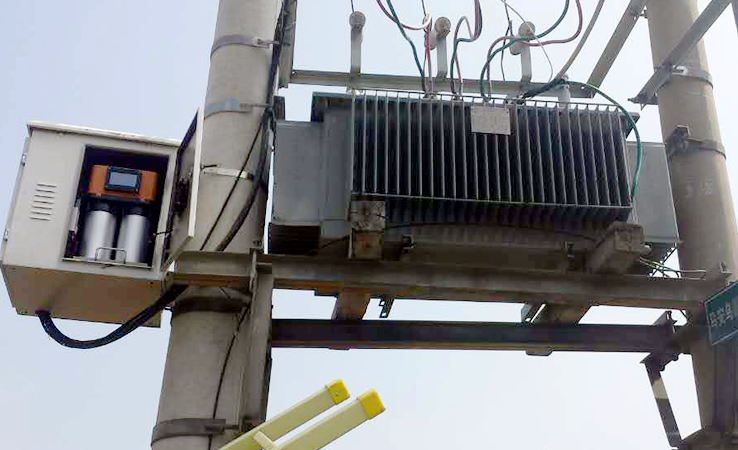

使用现场：
