配变自动化控制装置(三相负荷不平衡装置)

一、产品概述

TPZP型低压综合配电箱装置，主要适用于城乡电网10/0.4KV户外台变低压侧安装使用。该箱具有电能分配、电能计量、电压监测、过流保护、低压防雷、断电保护及无功补偿等功能；也适用于相应的现场配电控制，还可以作为其它配电设备的配套辅助装置。该箱内配置的无功补偿装置为智能调补电容器组具有技术先进，体积小，功能强大，可靠性高的特点，可以在调整三相有功功率平衡的同时补偿无功功率，使功率因数>0.95，同时零线电流小于额定电流的5% 。

符合标准:

1、IEC60439-1《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》

2、GB7251.1《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》

3、GB/T15576《低压无功功率静态补偿装置》

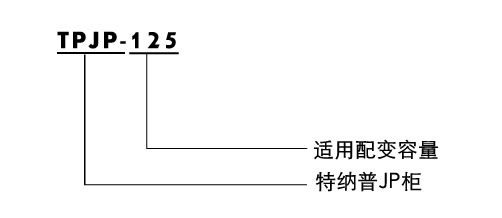

二、型号及其含义

三、装置构成

1、箱体：SMC(一种优异的航空复合材料，具有高性能的绝缘电阻，防止漏电，不生锈可长期使用，避免箱体触电现象的发生，适合各种恶劣天气，-50～+80℃，防护等级IP54)，或者不锈钢箱体、不锈钢喷涂箱体等。

2、主开关：塑壳断路器(带漏电保护及操作手柄)，可箱体外部操作分合闸。

3、无功补偿：自动调补电容补偿装置

4、进出线方式：箱体底部进出线

5、保护功能：主电路由塑壳断路器实现过流和短路保护和漏电保护

6、补偿：自动调补电容补偿装置采用由12只单相电容器构成的补偿装置，通过在相间和相对地进行不等量投切，实现对有功电流的不平衡进行调整，同时补偿无功，可大幅降低零线电流，并使功率因数达到0.95以上。具有体积小、可扩展、可靠性高、易维护等优点。同时具有过压保护、欠压保护、断相保护、谐波保护，可与GPRS模块连接进行数据远传等功能。

四、产品功能

1、电能分配、电能计量（三块单相有功计量表，集中器，配变监测终端）、电压监测、过流保护、低压防雷的功能

2、调补功能：当三相负荷不对称时，先在各相间投入适当的电容器，实现对有功功率的均衡调整，再对各单相分别补偿，在解决三相负荷不对称的同时，对无功缺额的各相进行单独补偿，可实现有功功率在三相间的均衡分配，同时补偿无功，这是普通无功补偿装置无法做到的。

3、分相补偿功能：通过键盘功能设定，将参数的第“6”项设定为数字“99”，可使电容器组工作于单纯三相无功功率分相补偿状态，其中角接电容器组为共补模式，星接电容器组工作在分相补偿方式，通过控制电路实现三相无功功率的分相补偿，但不调整有功功率。

4、三相共补功能：当仅在接线端子的B相端子通过B相CT接入B相电流信号，电容器组便自动工作于三相无功功率共补方式，通过控制电路,以B相无功功率为参量，分别投入相应的角接电容器组和星接电容器组，实现负荷平衡的调整及负荷无功功率的补偿，对有功功率没有影响。

5、保护功能：每个电容器组内置微处理器、多个微型CT、温度传感器，实时检测各个电容支路的电流值、谐波值、电容器运行时的温度，具有过压、欠压、断相、过流、短路、谐波、超温等保护，一旦运行参数越限，电容器组便自动退出运行，达到自我保护的目的。

6、数字设定功能：可对互感器变比、投切延时、过压保护限值、欠压保护限值、谐波保护限值、设备运行方式等参数进行设定、存储，设定参数自动记忆、停电不丢失。

7、过零投切:采用编组投切复合开关专利技术,实现电容器电压过零投入,电流过零切除,无投切涌流,大大提高了供电质量和电容器的使用寿命。

8、模块结构：产品标准化、模块化，取代了传统的控制器、空气开关、交流接触器、可控硅、热继电器等与电容器配线连接结构，将其合为一个整体，发热量小，组屏安装的时候采用积木堆积方式，电容器损坏时只需单体更换，简单省时。可以多台电容器组安装，在使用现场快速组装，接线简单，大大提高了成套厂的生产效率。另外由于产品体积小，接线简单，随着用电用户电力负荷的增加，可以随时增加电容器的数量，方便用户用电负荷发展需要，可以分期投资，扩容方便。

9、自动组网：当多台电容器组并联运行时，通过现场总线能自动组成一个补偿系统网络，每个电容器组被设定一个地址，其中地址小的被自动设定为主机，其余为从机，如果个别从机故障，自动退出，不影响其余工作，如果主机故障，自动退出，在其余从机中产生一个新的主机，组成一个新的补偿系统，继续运行。

10、远程监测：电容器组具有标准232接口，可输出运行数据，与GPRS模块连接，通过Internet可将运行数据远方传输并存储，方便运行人员对变压器及电容器组的运行状态进行监控。

五、性能指标

1、额定工作电压：400V

2、额定绝缘电压：660V

3、额定回路电流： 100、160、200、400、500、600A

4、额定频率：50Hz

5、绝缘电阻：≥4MΩ

6、介电强度：主回路相对地为2.5KV，1分钟，辅助回路对地为2.5KV，1分钟。

7、额定耐受电流：1秒额定短时耐受电流为6.3KA，额定峰值耐受电流为10.5KA。

8、防护等级：不低于IP54

9、系统接地方式：中性点与大地各自独立。

六、结构特点

1、配电箱的箱体采用SMC材料（玻璃纤维增强聚酯树脂材料）做成的（或者白钢、白钢喷涂），外形有类似房屋带有檐口的顶盖，使雨水不能停留箱顶，具有高性能的绝缘电阻，防止漏电，不生锈可长期使用，避免箱体触电现象的发生，适合各种恶劣天气，-50～+80℃，是一种无烟无毒材料，不含卤素，无对人体有害物质，灼烧时不产生有害气体，是一种环保材料，满足未来发展需要。箱体防护等级不低于IP54。

2、配电箱组成部分分别为：计量箱、开关箱、补偿箱。三部分为独立的工作室，可以防止故障扩展。

3、配电箱按三相五线制设计，接地与零线分开，箱体有可靠的接地装置，配电箱采用保护电路，实现防漏电保护。保护电路由单独的保护导体及导电结构件组成。所有电器元件的金属外壳，以及金属手操机构，均采用金属螺钉和导线连接于已经接地的镀锌金属构件上。

4、配电箱的进出线孔均设在箱体的底部。

七、使用效益

1、使配电线路功率因数提高到0.95以上、将用户力率电费降到低点；

2、可为配电设备增容20%以上；

3、降低线路损耗10%以上；

4、改善用电质量，增加用电设备寿命。

八、使用环境

1、周围空气温度-40℃-+50℃，而且24小时内其平均温度不超过+35℃。运行时装置冷却空气温度应不超过上限温度加15℃（户外）或加5℃（户内）

2、相对湿度，在温度为+25℃时，相对湿度为90%，短时可达100%。

3、安装场地的海拔不超过2000m。

4、安装地点无剧烈震动和冲击，安装倾斜度不超过5°。

九、规格型号配置

规格型号	配变容量	配电回路	大调补容量	外壳参考尺寸
TPJP-125	80、100、125	2、3、4、5	45	1000*1000*650
TPJP-200	200	2、3、4、5	60	1000*1000*650
TPJP-250	250	2、3、4、5	80	1000*1000*650
TPJP-315	315	2、3、4、5	100	1000*1000*650
TPJP-400	400	2、3、4、5	120	1600*1200*650
TPJP-500	500	2、3、4、5	140	1600*1200*650
TPJP-630	630	2、3、4、5	156	1600*1200*650

注：特殊情况可根据用户要求单独设

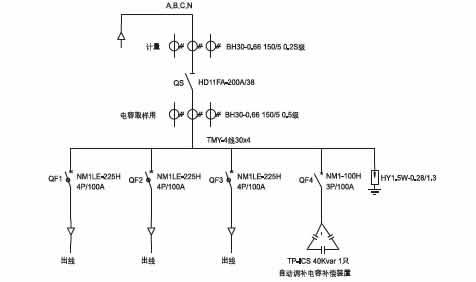

十、系统原理图

十一、外形结构

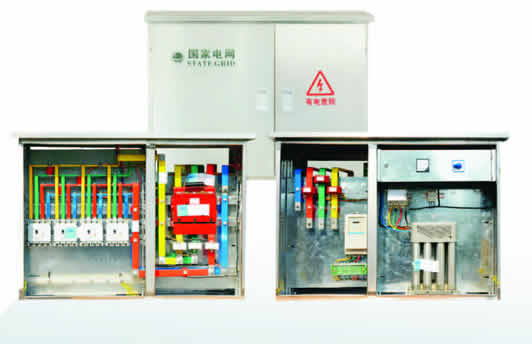

十二产品图片：
