自动调补电容器组在台区的应用案例

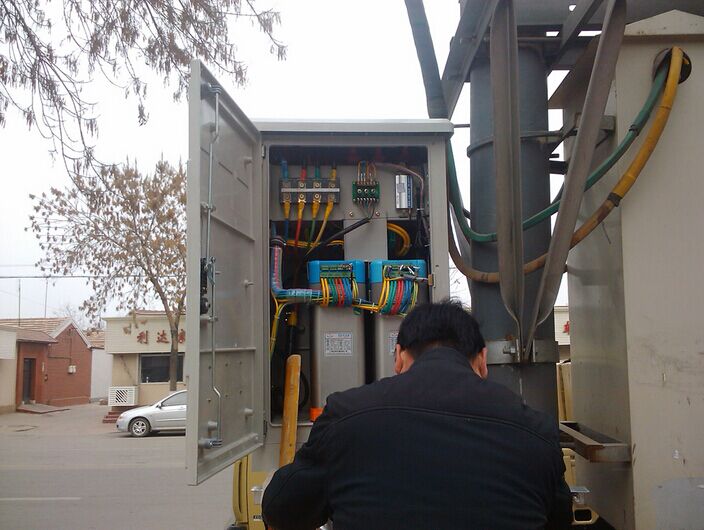

本此安装采用SMC全绝缘箱体、线路户外安装。内装两台80Kvar自动调补电容器组总容量为160Kvar，箱体尺寸400*600*1200。具有：

1、调补功能：当三相负荷不对称时，先在各相间投入适当的电容器，实现对有功功率的均衡调整，再对各单相分别补偿，在解决三相负荷不对称的同时，对无功缺额的各相进行单独补偿，可实现有功功率在三相间的均衡分配，同时补偿无功，这是普通无功补偿装置无法做到的。

2、保护功能：每个电容器组内置微处理器、多个微型CT、温度传感器，实时检测各个电容支路的电流值、谐波值、电容器运行时的温度，具有过压、欠压、断相、过流、短路、谐波、超温等保护，一旦运行参数越限，电容器组便自动退出运行，达到保护电容器组的目的。

3、过零投切:采用相控投切开关专利技术,实现电容器电压过零投入,电流过零切除,无投切涌流,大大提高了供电质量和电容器的使用寿命。

4、模块结构：产品标准化、模块化，取代了传统的控制器、空气开关、交流接触器、可控硅、热继电器等与电容器配线连接结构，将其合为一个整体，发热量小，组屏安装的时候采用积木堆积方式，电容器损坏时只需单体简单快速更换。可以多台电容器组屏安装，在使用现场快速组装，接线简单，大大提高了成套厂的生产效率。另外由于产品体积小，接线简单，随着用电用户电力负荷的增加，可以随时增加电容器的数量，方便用户用电负荷发展需要，可以分期投资，扩容方便。

5、自动组网：当多台电容器组并联运行时，通过现场总线能自动组成一个补偿系统网络，每个电容器组被设定一个地址，其中地址最小的被自动设定为主机，其余为从机，如果个别从机故障，自动退出，不影响其余工作。

6、远程监测：电容器组具有标准232接口，可输出运行数据，与GPRS模块连接，通过Internet可将运行数据远方传输并存储，方便运行人员对变压器及电容器组的运行状态进行监控
